21-11-2012 EDIT :
Zonet is dit topic sticky gemaakt,dank aan de moderator  ,ik zal hier vd week een mooi overzicht beginnen van alle draaiende DIY systemen.

Wil je hier ook bij staan,meld je:

- inhoud kist
- model (open, gesloten, ib, dual opposed,...)
- gebruikt materiaal (dikte mdf)
- gebruikte driver (s)
- meting of -3db punt in room
- totaalprijs
- gebruikte versterker
- bouwtopic





DIY 1 Forumlid Ejorne
Subwoofer kunstwerk op basis van CSS SDX15,afwerking, design: excellent !!

Gesloten:
SDX15 ,1000 watt RMS ,95 liter . 22mm/ dubbel kruis bracing.
Amp: Berhinger Inuke 3000 DSP. 4 ohm-2150 watt RMS.
Kosten: 730 euro.
Topic : http://www.htforum.nl/yabbse/index.php?topic=75012.0
Laatste spl meting: http://www.htforum.nl/yabbse/index.php?topic=75012.msg1917346#msg1917346






DIY 2 Forumlid Morca
Best of Both World,s HT ruimte:JL audio bandpasssub & JL closed(samen als 1 spelend systeem)

Gesloten:
JL audio 13W3V3-4, 400 watt RMS, 38 liter closed. 22mm dik/ geen bracing.
Amp: Hypex DS4.0  ,4 ohm-400 watt RMS
DSP 1124
+
JL audio 13W3V3-4 -bandpass 120liter closed/39 liter vented. Bandwide 17-70hz.
Hypex DS4.0  ,4 ohm-400 watt RMS.
Kosten: 1240 euro.
Topic van beide woofers,het is een systeem:[/b] http://www.htforum.nl/yabbse/index.php?topic=113722.0



Inroom meting:






DIY 3 Forumlid: Nielvm

Gesloten:
4 x Shiva-X in 2 kisten. 4 x 600 watt RMS. 110 liter per kist.(2 unit,s per kist)30 mm dik .baffle 60 mm dik.
Amp: Crown xls 2500. 2 Ohm: 1200W RMS.
DSP: Behringer fbq1000
Kosten:960 euro.
Topic:http://www.htforum.nl/yabbse/index.php?topic=126657.0



Inroommeting,zeer indrukwekkend laag en vlak:






DIY4 Forumlid Martijn90

Gesloten:
JL audio 12W7. 1000 watt RMS . 38 liter. 22mm dik.
JL audio 10W7.  750  watt RMS. 30 liter.  22mm dik.
Amp: Crown XLS 2000 . 3 ohm- 2x 850 wat RMS
Mini DSP
Kosten:1150 euro.
Topic:http://www.htforum.nl/yabbse/index.php?topic=97501.msg2261986#msg2261986




Inroommeting:






DIY 5 Forumlid Morca
Best of Both World,s Huiskamer

Gesloten:
2 x JL audio 13W3V3-4, 2 x 400 watt RMS, 38 liter. 22mm dik/ geen bracing.
Amp Berhinger Inuke 3000 DSP. 4 ohm 2 x 680 watt RMS.
Kosten: 830 euro.

Topic:http://www.htforum.nl/yabbse/index.php?topic=105496.msg2251896#msg2251896









DIY 6 Forumlid Dynky


Gesloten:
driver : 12W7(1000 watt RMS),30 liter.  2e driver op de foto staat bij Martijn nu.
amp : 1 x DAP Stage-amp 2.2  .3ohm-2 x 1350 watt RMS.
dsp/vv : Lyngdorf DPA-1 dmv Roomperfect, waarbij de Harbeth S-HL5 worden afgefilterd vanaf 75Hz, waar dus de 2 subs overnemen

Topic:http://www.htforum.nl/yabbse/index.php?topic=110775.msg2245843#msg2245843







DIY 6 Flakkees

Gesloten:
Drivers: 2 x exodus audio tempest. 2x 600 watt RMS. +/- 2 x 96 liter .
rondom 18 mm + 22 mm mdf,voorzijde 2 x 22 mm mdf .
Amp: American audio vlp 2500. 8 Ohm 2 keer 700 watt RMS. 1 kanaal voor beide unit,s.
Minidsp.
Kosten:970 euro.

Topic:http://www.htforum.nl/yabbse/index.php?topic=126687.msg2266247#msg2266247









DIY 7 RonG

Gepoort:
Driver: Eminence lab12. 400 watt RMS. +/- 100 liter. Poortlengte 23cm en diameter 10cm.
Amp: Reckhorn A402. 4 ohm- 290 watt RMS.
Geen DSP.
Kosten :450 euro.

Topic:http://www.htforum.nl/yabbse/index.php?topic=125587.0







DIY 8 Daxie

gesloten:
2x SDX15. 2x 1000 watt RMS ,90 liter. Mdf 30mm met uitgebreide bracing. Driverzijde en achterzijde 50mm.
Amp: Thomann TA2400
DSP :even vragen  komt nog.
Kosten: 750 euro.

Topic:http://www.htforum.nl/yabbse/index.php?topic=93977.0








DIY 9 voor kennis van Timvg

Gesloten:
2 x ShivaX 12inch. 2x 600 watt RMS, 110 liter, dual opposed,
Amp: Crown XTI1001, 4 ohm- 2 x 550 watt RMS.
Mini-DSP.
Kosten: komt nog...
20 Hz - 3db ong

Topic:http://www.htforum.nl/yabbse/index.php?topic=127819.0






DIY 10 Timvg

Gesloten:
8 x ShivaX 12inch. 8x 600 watt RMS,4x 105 liter, dual opposed. Totaal voor 8 subs met 4 kisten: 1400,- .
Amp:Gruppencloon FP14000+: 4 ohm-2 x 3500 RMS
MiniDSP
Kosten met afwerken:2300 euro totaal

Topic:http://www.htforum.nl/yabbse/index.php?topic=127819.0








DIY 11 Wupsie

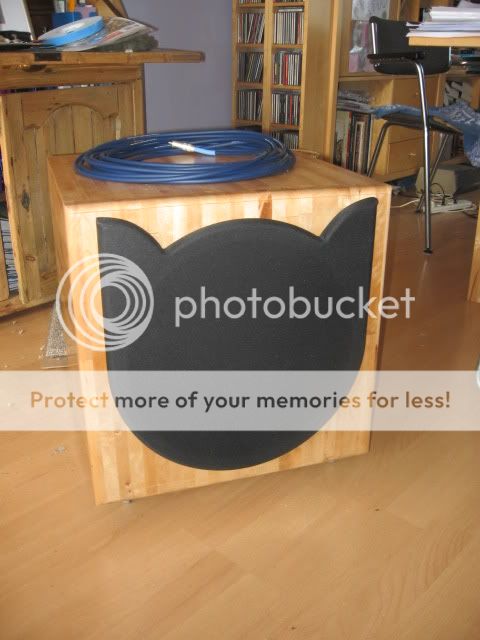

Bad Kitty Mark 1, afwerking, design: excellent !!

Gesloten:
Dayton audio RSS315HF-4,Inhoud; 2,6 CU Ft.
Amp: Hypex DS4 4 ohm-400 watt RMS.
DSP niet aanwezig.
Kosten:500 euro

Topic:http://www.htforum.nl/yabbse/index.php?topic=120607.0






DIY 12 rovinggecko

Type sub: Passive Radiator
Drivers: Scan Speak Discovery 26W/4558 T00  &    Scan Speak Discovery 26W/0-00-00 PR,Kist: MDF, 35x35x40cm
Amp: Hypex DS 2.0 ingebouwd.
DSP: minidsp (bovenop Audyssey XT).
kosten: 820 euro.

Topic:http://www.htforum.nl/yabbse/index.php?topic=122021.msg2226244#msg2226244






DIY 13 Forumlid eMVe

afwerking, design: excellent !!

Gesloten:
Driver: JL audio 12W7. 1000 watt RMS/3 ohm. 40 liter gesloten.
Amp: Crown XTi2002. 900 watt RMS/3 ohm.
Kosten?

Topic:http://www.htforum.nl/yabbse/index.php?topic=129554.0



Meting: http://www.htforum.nl/yabbse/index.php?topic=129554.msg2350200#msg2350200




DIY 14 Forumlid Spollie

Gesloten:
Driver: JLaudio 13 W3-V3-4. 400 watt RMS/4 ohm.  40 liter gesloten.
Plateamp: OAudio 500 watt RMS/4 ohm.
Kosten 450 euro.

Topic: http://www.htforum.nl/yabbse/index.php?topic=130820.0

[morca]

Deze post is niet meer relevant,dus verwijderd.

Het topic kan verder gebruikt worden om te ouwehoeren over sub,s of ,
Vragen als je wilt bouwen over sub,s/amp,s,er staan een paar leuke draaiende voorbeeld systemen in de post hierboven.
Van HTforum leden

Have fun met bouwen na het lezen

Kom ik jullie bouwtopic,s weer meelezen ,maak me blij

[knubbe]

Hoop dat dit een mooi topic gaat worden

Het lijkt mij ook super om idd een x een soup oid te bouwen.
Moet prachtig zijn als je zoiets klaar hebt!
Helaas zie ik me zulke speakers niet in mijn woonkamer plaatsen dusja dan houd het eigenlijk nogal vlug op.
Maar ik ga je topic volgen hoor marco

Even een quote uit een ander topic:

Als je voor de Soup gaat ik heb nog alle filteronderdelen en een set Accuton c89 liggen !!
(Nieuwprijs filters en mids dik 1100,00 Euro) mogen weg TEAB.

[Arno P]

Een aantal basisregels voor subs:

Konusoppervlak en uitslag...

Budget kan beperkt gehouden worden als je konusoppervlak vervangt door uitslag....
Ooit een peerless sub gemaakt en die driver had een lekkere Xmax (max uitlsag) en lage Vas (kleine box) en hier kwam je een heel eind mee (wel weer een plaat-amp erbij met voldoende vermogen om de boel ook max te kunnen uitsturen...

[morca]

Een aantal basisregels voor subs:

Konusoppervlak en uitslag...

Budget kan beperkt gehouden worden als je konusoppervlak vervangt door uitslag....
Ooit een peerless sub gemaakt en die driver had een lekkere Xmax (max uitlsag) en lage Vas (kleine box) en hier kwam je een heel eind mee (wel weer een plaat-amp erbij met voldoende vermogen om de boel ook max te kunnen uitsturen...

Sluit ik me weer helemaal mee aan,zo werk ik ook met mijn JL,s,die presteren ook het beste en geven de strakste en snelste weergave in een kleine kist.
En in de laagweergave lever je ook niks in.

[ArjanR1]

Als versterker voor subs, mag de iNuke serie van Behringer eigenlijk niet ontbreken.
De iNuke is er met en zonder DSP, voor de sub is die met DSP het beste.

Kost niet veel, geeft wel veel

[Arno P]

Ik zou een sub-projectje beginnen met een specificatie op te stellen...wat wil je eruit gaan halen....laagste frequentie bij welke max geluidsdruk enz...
Vervolgens zelf of door forumgenoten een paar simulaties (laten) doen met progjes als Boxcalc e.d.
Als dit goed uit pakt...om je budget binnen de perken te houden....gaan sparen voor de luidspreker en de amp en ondertussen wel beginnen aan het ontwerp en bouw van de kast op basis van de simulaties....ben je lekker al bezig..
Tzt komt de luidspreker en kun je die aansturen met een andere amp...of even een geleende unit van iemand....en later (als er weer geld is) de uiteindelijke amp kopen en inbouwen...
Op die manier kun je best een jaar bezig zijn met uitzoeken en bouwen...zonder dat het je een rib uit je lijf hoeft te kosten...de weg ernaar toe is belangrijk...eindresultaat is niet altijd het belangrijkste...
Motto is dus...lekker lang uitsmeren om lang te genieten

[AbZ]

D'r schijnt nog wel eens nogal wat verschil te zijn tussen de uitkomsten
van verschillende simulatieprogramma's.  Iemand hier enig zicht op?

[Arno P]

D'r schijnt nog wel eens nogal wat verschil te zijn tussen de uitkomsten
van verschillende simulatieprogramma's.  Iemand hier enig zicht op?

Nope. Volgens mij is een sub berekenen een van de eenvoudigste berekeningen

[ArjanR1]

Nope. Volgens mij is een sub berekenen een van de eenvoudigste berekeningen

Hem laten bouwen en ophalen nog eenvoudiger

[AbZ]

Hem ZELF laten bouwen en ZELF ophalen nog eenvoudiger

DIY

[AbZ]

Nope. Volgens mij is een sub berekenen een van de eenvoudigste berekeningen

Hmm, heb er zo snel geen linkje van, maar meen hierover toch wel eens opmerkingen gezien te hebben, en/of verschillende uitkomsten.  (Dit laatste kan misschien ook aan vulmateriaal liggen?)

[morca]

Hem laten bouwen en ophalen nog eenvoudiger

Geen reclame voor laten bouwen aub ,we proberen mensen aan te zetten zelf iets te bouwen en leren.

Idd de Inuke komt er nog wel bij te staan,en nog veel meer bouwset tips

[Martijn90]

Leuk topic, ga ik zeker volgen Zoals zoveel dingen, staat ook dit op het lijstje om ooit eens te doen

[morca]

Knubbe @ dankjewel ik hoop het ook.

Arno dat is idd een hele goeie ,ik deed dat ook tot in de kleinste detail bij mijn vragen vorig jaar.
Duidelijk vragen omschrijven wat je wilt ,kom je een heel eind mee.

Abz iets om eens naar te gaan kijken,ik ga de komende tijd mijn bandpas narekenen met een ander prog als Tom Magielse.
Kijken waar ik op uitkom,die dingen wil ik zo leren gaan ontwerpen zoals hij me voorgerekend heeft.
Ook met andere unit,s zeg maar.

Weer wat nuttige info erbij die vanavond in de startpost gaat,zal ik je er maar bijzetten Arno als vast lid van het zelfbouw team.
Lijkt mij een heel goed plan

Martijn @ leuk dat je ook even komt kijken,jij moet zeker zelf gaan bouwen

[Interficior]

Nope. Volgens mij is een sub berekenen een van de eenvoudigste berekeningen

In principe wel natuurlijk, maar ik kan me wel voorstellen dat de er sommige simulatoren bepaalde correctiefactoren in acht worden genomen (wervelstromen in het systeem bijvoorbeeld) en dat er gewoon een geschatte waarde wordt meegenomen. Dat zou natuurlijk wel wat verschillen kunnen geven.

Net zoals de lengte van een basreflexpoort. Algemeen geaccepteerd is die l + 0,8d ofzo? Zullen vast ook verschillende zienswijzen op bestaan.

[EJ]

DIY

DIH dan toch

[morca]

In principe wel natuurlijk, maar ik kan me wel voorstellen dat de er sommige simulatoren bepaalde correctiefactoren in acht worden genomen (wervelstromen in het systeem bijvoorbeeld) en dat er gewoon een geschatte waarde wordt meegenomen. Dat zou natuurlijk wel wat verschillen kunnen geven.

Net zoals de lengte van een basreflexpoort. Algemeen geaccepteerd is die l + 0,8d ofzo? Zullen vast ook verschillende zienswijzen op bestaan.

Wat bedoel je met zienswijze op:Algemeen geaccepteerd is die l + 0,8d ofzo.
Voor jouw een domme vraag misschien maar ik begin net gepoort te berekenen ,

Ik vind dat wat jij van die wervelstromen aanhaalt  wel intressant.
Al ik het goed begrepen heb heeft Tom Magielse met AkAbak mijn bandpass berekend,als ik het goed begreep kan je echt bijna alles zien bij dit prog,ook dit soort dingen.
Dat prog is misschien wel veel beter om zulke systemen mee te berekenen als bv WINisd,ook poortsnelheden aangezien dat wel belangrijk is.

Ik wil dit om te beginnen erg graag zelf leren,maar dat prog schijnt aardig pittig te zijn,iemand ervaring mee?
Die bandpass doet het beter als ik ooit gehoopt of gedacht had,ik wil dit graag voor 100 % met elke woofer kunnen doen,wel een forse dan.
Ik krijg hem eruit met WINisd,maar ben niet zeker van de poortsnelheid,net wat jij zegt Camiel elke kist,dus luchtwerveling is anders......
Ik weet niet of AkAbak ook de kist en de stromen simuleert,ik dacht van wel.





Heb nog wel wat info over de Soups van een ZBAer kom gauw op 1500 aan onderdelen denk ie,dan komen de filters er naar keuze bij,net hoe gek je het wil.
Vanaf 200 tot dacht wel iets van 800 ofzo,maar dat zal ook de goedkoopste wel niet zijn.....

En een aanbieding van een sponser,die even kijkt waar hij voor zou kunnen leveren.

[morca]

DIH dan toch

Rekenen met ze allen ja,en leren voor sommige,maar de Y blijft toch de laatste schakel.
Dat was in ieder geval de opzet van mij en Arno P

Kom mannen maak een wat vieze handen,we wanna see some real DIY.
En jullie weten Arno zijn lat (set) ligt een stukje hoger als die van mij,dus doe je best

[morca]

Ik zal van het weekend nog wat leuke sub,s en amps opzoeken,en het aanbod om te kiezen iets groter te maken.

Nogmaals heb je tips,met maten van alle planken,meld het,een goeie zelfbouwunit word in de mainpost opgenomen.

Dit om het voor de nieuwelingen in zelfbouwsub,s iets makkelijker te maken, en eens te laten zien wat er kan,en wat de kosten zijn.

[Interficior]

Wat bedoel je met zienswijze op:Algemeen geaccepteerd is die l + 0,8d ofzo.
Voor jouw een domme vraag misschien maar ik begin net gepoort te berekenen ,

In de handleiding van WinISD staat dit erover:

End correction
End correction factor is analytically or empirically determined factor, how much port extends beyond its physical ends. For free end, end correction is 0.30665 times port effective diameter. For flanged end, more analytical expression is available, 4/(3·pi) ~= 0.42441 times port effective diameter. Flanged end is calculated assuming that tube terminates to infinite baffle. Which is not exactly true, but.. Following table summarizes various port configuration types and their total end correction factors (refer to above picture to various end types):
-tabelletje-

Ik vind dat wat jij van die wervelstromen aanhaalt  wel intressant.

Ik had het hier over wervelstromen in het metaal. Maar geeft verder niet zo voor het idee wat ik wilde zeggen.

Die bandpass doet het beter als ik ooit gehoopt of gedacht had,ik wil dit graag voor 100 % met elke woofer kunnen doen,wel een forse dan.

Het gaat om geschiktheid. Niet elke woofer is even geschikt en fijn om mee te werken in een bandpass.

[morca]

Ja ik had al een idee dat je geen te kleine woofer moet nemen maar er zullen nog wel een paar factoren meespelen.

Thanks ik ga die handleiding maar eens lezen

Wervelstromen in het systeem,dan hebben we het toch over lucht.

[morca]

Nog geen DIY ?

[morca]

Mooie Hypex toegevoegt tip van EJ ,om het beest van TC sounds aan te sturen.
Als je nog meer van deze mooie amp set,s kent EJ ,schroom niet hier beter of goedkoper te tippen
Voeg ik weer toe .

[EJ]

Wat dacht je van minidsp? http://www.minidsp.com/ om een en ander aan te sturen. Dank keijser voor dit mooie ding! Ook heel schappelijke prijs.
