Roving Gecko's Woonkamer - Linkwitz LX521

[RubenV.]

Mooi project weer  Is zo'n 4 decks ook nog uitbreidbaar achteraf?

[rovinggecko]

Dank je.

Op dit moment uitbreidbaar tot 8 decks totaal. Maar dan wordt ie wel erg hoog.
Overigens is de cost/ benefit factor met 4 decks wel bereikt denk ik.

Daarna zit het eerst meer in bv de uitgangstrafo's, en ik zie op diyaudio nig wat meer tweaks langs komen.

[LucasKun]

Puur uit nieuwsgierigheid, nu je een tijdje met de Pluto's leeft, wat zijn je ervaringen?

[rovinggecko]

Vanmiddag de laatste lak laag over de pluto's gedaan, dus al even niet geluisterd. Maar tijdens het testen klonk het zeer acceptabel .

[LucasKun]

Fijn om te horen dat ze bijna af zijn.
Zeer acceptabel klinkt positief, ik heb zelf grote hoop voor mijn Pluto's. Inmiddels is het PVC en aurasound binnen, en nu bezig met het voetontwerp, waarschijnlijk elliptisch.

[rovinggecko]

Je gaat er heel blij van worden denk ik.
Het geluid komt helemaal los van de speakers en is heel ruimtelijk. Zeker als je dichter bij zit dan ze uit elkaar staan (zoals Linkwitz aangeeft).

Het hoog is heel plezierig (zonder scherpe randjes), een hoop detail in het midden, en ze gaan lager als verwacht.

En ook een stuk harder dan ik gedacht had.

Waar ik het meest mee gespeeld heb tijdens het testen is de vulling van de woofer pijp. Uiteindelijk ben ik precies op het advies gewicht uitgekomen. Te veel maakt eea doffer, te weinig geeft resonanties.

Wat ik wel merk is dat als ik het volume open zet, dat de woofer dan, door z'n verticale positie, als een subwoofer m'n houten vloer mee laat trillen. Dit viel destemeer op omdat ik begon met te weinig vulling (had een pak te weinig), vandaar het testen. Was leuk om de verschillen te ervaren.

Eea is volgens ontwerp overigens, Linkwitz heeft ook een houten vloer met  vergelijkbaar effect.

Zal daar als ze straks af zijn nog eens naar kijken qua plaatsing ( dat maakte, net als met een sub ook veel uit) en koppelen/ontkoppelen. Maar da's meer voor de leuk, want eea is niet storend en doet zich alleen voor als ik hem open draai.

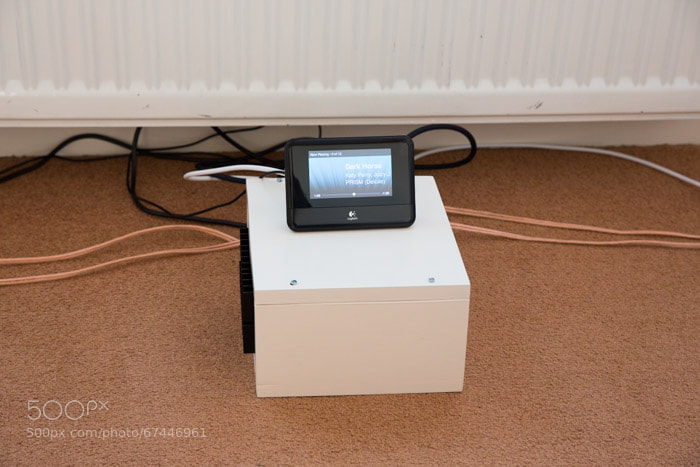

De asp/versterker draait prima. De koeling wordt flink warm, maar kan je nog wel vastpakken.
Het meten kostte ook nig even wat aandacht, er was een recentere meetsheet, zonder clipping effecten die ik eerste gemist had, maar die was ook nog niet helemaal up to date. Een van de punten is een stuk hoger, en dat is in lijn met de laatste pcb update. Dus uiteindelijk helemaal volgens de norm in elkaar gezet.

Ben nu ook maar een dac in elkaar aan het zetten, deze speakers verdienen een schappelijke bron

[cardas49]

Die DDDAC componenten zien er prima uit. Met welk kant en klaar product kan een DDDAC vergeleken worden (qua prestatie)? Metrum DAC's e.d.?

[rovinggecko]

Op Audio Creative hebben ze hem vergeleken met oa een Octave en daar kwam deze als winner uit. En dat was voor het vervangen van de uitgangscondensator door een trafo waardoor eea nog een sprong maakt.
Twani op dit forum draait er met veel plezier mee.

Als de mijne klaar is wil ik hem wel een keer ergens naast zetten.

[LucasKun]

Dank voor je lange post over de Pluto's, heel fijn om zulke positieven ervaringen te lezen. Heel gaaf dat je ze gebouwd hebt.
Ik zoek naar dat ruimtelijke dat je omschrijft.  Ik wil graag verbaasd worden door de Pluto's!
Goed dat ik het weet van het gewicht van de vulling, ik ga ook niet voor acoustastuff nl.
Zet hem op met je DAC, ik lees lekker mee

[rovinggecko]

Geen probleem Gaat bij jou vast goedkomen. Schiet het al wat op?

[rovinggecko]

Pluto's komen lekker los. Wat aan het tweaken met het volume van de woofer pijp. Had de oude maten gebruikt, maar de nieuwe zijn iets krapper. Niet heel kritisch volgens het ontwerp, maar aangezien ik de bas te overheersend vond eea eens verder opgevuld. En.... Klinkt een stuk strakker en veel beter in balans.
Blijft mooi dat je eea diy lekker kan tweaken en helemaal mooi als het doet wat je wilt!

Weer eens rustig luisteren zo.

[rovinggecko]

Wow, die 700 gram schelpenzand met anijs doen het helemaal! Kijken, luisteren, niet meer aankomen voorlopig.

[LucasKun]

Haha, jij bent blij! Mooi!
Hier vordert het langzaam. PVC en hout binnen, ontwerp van de voet = work in progress. Nu ga ik de elektrische componenten uitzoeken, o.a. vervanging voor de condensators.

[rovinggecko]

Stug volhouden, duurt even maar dan heb je ook wat.

Om dat even te visualiseren:

[rovinggecko]

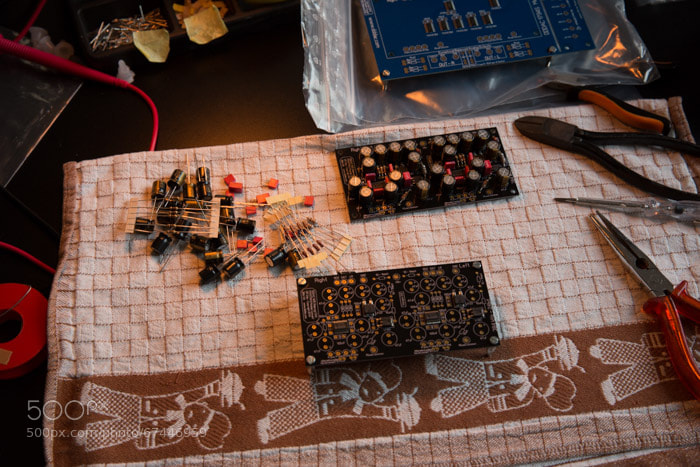

En door... voor de DDDAC. Eerst maar eens 4 decks in elkaar zetten:

[rovinggecko]

Haha, jij bent blij! Mooi!
Hier vordert het langzaam. PVC en hout binnen, ontwerp van de voet = work in progress. Nu ga ik de elektrische componenten uitzoeken, o.a. vervanging voor de condensators.

Welke condensators wil je vervangen? Kan je ze niet meer krijgen of zoek je wat beters?

[LucasKun]

Wauw, die witte jongens zien er strak uit!

Ik vul uit de spreadsheet de in condensators in op digikey/mouser, beginnende met rij 85, en alles is obsolete. Nu graaf ik op het gesloten Pluto-builder forum, maar het is me nog niet duidelijk wat de vervangende items zijn. Ik vind het prima om er meer te kopen en dan die met de goede waarde uit te zoeken, alleen ik weet nog niet welke ik moet hebben.

[rovinggecko]

Net even naar een paar gekeken bij mouser en digikey, maar zie ze gewoon in stock. Kijk je naar de Pluto-2.1 new pcb excel sheet?
de eerste is een 2x 2.2nF, 505-FKP22200/100.25 bij Mouser
De eerste Digikey is 5x 120nF, P14241-ND.

[rovinggecko]

I can pm you the order list from digiley & mouser if that helps.

[LucasKun]

Hee, dank je wel! Ik zat op een verouderde lijst te kijken, uit 2009. Ik heb nu dezelfde lijst als jij, die items zijn er gewoon!
Dank!

[rovinggecko]

Blijft lastig om de juiste versies te vinden. Let ook goed op bij het meten, er is ook een nieuwe tabel voor het meten, dat geeft stukke betere resultaten.

[Peerless Monster]

Wat een ongelofelijk leuk project.
Ik had deze nog niet eerder gespot. Zo kon je toch weer prachtige dingen tegen!
Please go on!

[rovinggecko]

Wat een ongelofelijk leuk project.
Ik had deze nog niet eerder gespot. Zo kon je toch weer prachtige dingen tegen!
Please go on!

Dank je. Wees niet bang. Nog niet klaar, dacje er bij, streamertje....

[HTip]

Knap hoor, speakers zelf gebouwd, DAC zelf bouwen... Ik doe het je niet na... dus

[rovinggecko]

wat onderdelen zelf bouwen of een complete dedicated, reference level, HT? .
