[celerontje]

bij beveiliging is er iets in de configuratie wat functioneren voorkomt, bij zekering functioneert het apparaat niet.

dus is de PPP "dood" of in een "vage standby" modus? wel klote dit weer

Heb je het nou over de PPP of de SR9600? (even voor de duidelijkheid)

[Jean Sibelius]

Hoi Philip. Vervelend om te lezen . Hopelijk is het inderdaad gewoon de zekering.

[Raphie]

Heb je het nou over de PPP of de SR9600? (even voor de duidelijkheid)

sorry, sr9600

[Xander32]

Succes met de SR maar dat gaat vast wel goed komen.

Sander.

[Snowmaster]

Tjemig, nu snap ik het pas. De PPP leverde te veel vermogen en je 9600 knalde eruit  .

Ik hoop dat de schade beperkt blijft. Succes in ieder geval.

Maar eh...waarom trek je de 9600 niet los, die kun je zo gedeeltelijk doormeten met een spannningszoeker. Intern zitten ook meerdere zekeringen die je met een multimeter kunt testen en eventueel verwisselen. Je kunt dan de zekeringen van bv. 6 en 7 uitgang verplaatsen naar hoofdzekering of elders. Kost je hooguit een half uurtje speuren en je bent veel wijzer.
Als België dichterbij was, wipte ik even voorbij.

[blue-eyes]

Balen zeg..... je zal goed geschrokken zijn!

[Valkyrie]

Heel vervelend Philip, succes!

[eddy135]

Waardeloos zeg; hopelijk geen blijvende schade aan SR...

[Joris1971]

Tjemig, nu snap ik het pas. De PPP leverde te veel vermogen en je 9600 knalde eruit  .

lekker zeg en dat voor 2300 eurootjes voor zo een PPP...

[celerontje]

Tja, wat zegt de prijs?

[jaco]

Tjemig, nu snap ik het pas. De PPP leverde te veel vermogen en je 9600 knalde eruit  .

Appraat vraag vermogen natuurlijk.. Het is niet de aanbieder die de stroom bepaald, maar de afnemer..

Aangesloten devices kunnen er wellicht niet tegen als de spanning opeens veel te laag wordt, of veel te hoog. Ik zou niet akkoord gaan met een verklaring dat het niet aan de PPP kan liggen.

Erg jammer.

[HTip]

Bedankt allemaal!! Ik ben inderdaad erg geschrokken. Het is goed dat er dit soort beveiligingen bestaan, want het had natuurlijk ook erger kunnen aflopen.

De PPP wordt vandaag of morgen opgehaald door UPS en gaat voor onderzoek retour naar de VS. Ik heb aangegeven aan de importeur voor de Benelux  dat het naar mijn mening geen toeval kan zijn dat de storing van de PPP de SR9600 in protectmode stelde. Juist omdat de uitgangsspanning zo sterk fluctueerde. En dat ik ervan uitga dat als het niet een (of meerdere) zekering(en) van de SR9600 betreft dat de SR9600 op kosten van PS Audio kan worden gerepareerd.

Ik hoop dat het niet zover hoeft te komen, maar ik laat het er in ieder geval niet bij zitten.

Maar eh...waarom trek je de 9600 niet los, die kun je zo gedeeltelijk doormeten met een spannningszoeker. Intern zitten ook meerdere zekeringen die je met een multimeter kunt testen en eventueel verwisselen. Je kunt dan de zekeringen van bv. 6 en 7 uitgang verplaatsen naar hoofdzekering of elders. Kost je hooguit een half uurtje speuren en je bent veel wijzer. Als België dichterbij was, wipte ik even voorbij.

Bedankt voor de tip! Ga ik zeker proberen. Ik weet niet of het vandaag wordt, maar zeker morgen. Ik heb de SR9600 ook alweer op de "oude" stroom aangesloten gehad, met alle kabels losgekoppeld, maar dat hielp helaas niets. Ik kan nu wel bekijken, hoeveel en welke zekeringen er in de SR9600 zitten, dus ik wordt er wijzer van. Alleen de reden had ik me iets voorgesteld

[Snowmaster]

Laat geen zekering tussen je printplaten vallen, want dan is het lastig om hem terug te pakken als je geen speciaal grijpertje hebt. Ik ken iemand die hier ervaring mee heeft
Je kunt de receiver in het uiterste geval op de kop houden en schudden  .

[HTip]

Goed nieuws! De SR9600 is weer tot leven gekomen

Het was de hoofdzekering van het voedingsbord. Het was niet eenvoudig om te repareren, want de zekering is niet erg toegankelijk. Maar het is gelukt en heb de kapotte zekering vervangen door een gewoon exemplaar van, schrik niet, €0.50 . Bij het aanzetten moest ik nog wel de AB gebruiken om de protectmode uit te schakelen.

Laat geen zekering tussen je printplaten vallen, want dan is het lastig om hem terug te pakken als je geen speciaal grijpertje hebt. Ik ken iemand die hier ervaring mee heeft
Je kunt de receiver in het uiterste geval op de kop houden en schudden  .

Dat is dus niet gebeurd, maar makkelijk was het niet

Natuurlijk de nodige foto's van het proces gemaakt. Eventueel als bewijsmateriaal

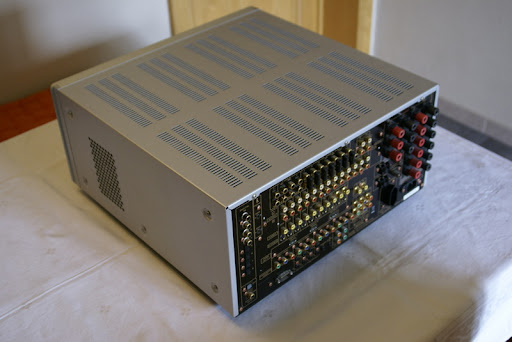

De patient op de operatietafel


Onderplaat van het chassis is volledig van koper


De kap eraf...






Een paar detailopnamen... Leuke kleine condensatoren


Nog een leuk detail. De 8 HDAM-SA2 modules voor de analoge ingangen op een rijtje. Er zijn er 2 voor ieder kanaal.


Op zoek naar de zekering... Deze was het niet, want daar zat geen zekering


Deze was het dus. Zie hoe zwart de zekering is Ik moest dus op zoek naar een T6.3A. Gelukkig had de elektronicazaak in het dorp deze. Annet heeft ze gehaald en meteen maar 2 meegenomen, voor het geval dat er 1 kapot zou gaan...


De boosdoener in close-up...


Ik weet nog niet of alles werkt, maar dat ga ik morgen proberen. Ik ga de DV9600 op alle manieren aansluiten, analoog (2.0 als 5.1), coax, toslink, i.Link en HDMI. Maar het ziet er dus goed uit!

[Robbert54]



je moet de spanning natuurlijk wel even opbouwen en pas onderaan pas zetten dat hij weer tot leven is gekomen

maar mooi dat hij het weer doet. hopen dat alles ook nog werkt nu.

en wat een beest is het toch he? prachtig! waar is overigens dat gat aan de zijkant voor. met die witten tanden zeg maar.

[Madhouse]

Bij het aanzetten moest ik nog wel de AB gebruiken om de protectmode uit te schakelen.

Hij reageerd nu weer wel gewoon op de universele AB? Mooi dat het opgelost is.

En nu je weet hoe hij een beetje in elkaar zit kun je gaan tunen met andere zekeringen

[The Miss-Taker]

Dat zijn heel wat aansluitingen...

[HTip]

je moet de spanning natuurlijk wel even opbouwen en pas onderaan pas zetten dat hij weer tot leven is gekomen

Zal ik volgende keer aan denken. Ik was nu te blij

maar mooi dat hij het weer doet. hopen dat alles ook nog werkt nu.

Ben erg blij dat de voeding aanschakelde en dat ik weer display zag. De instellingen zijn ook bewaard gebleven, dus ik heb goede hoop. Nu alleen hopen dat er geen andere zekeringen (die ik niet kan zien zonder verder te demonteren) doorgebrand zijn...

en wat een beest is het toch he? prachtig! waar is overigens dat gat aan de zijkant voor. met die witten tanden zeg maar.

Het is inderdaad een prachtig beest. 26kg en 22cm hoog! Is niet makkelijk te tillen, daarom heeft Annet me geholpen het beest naar de keuken te tillen.

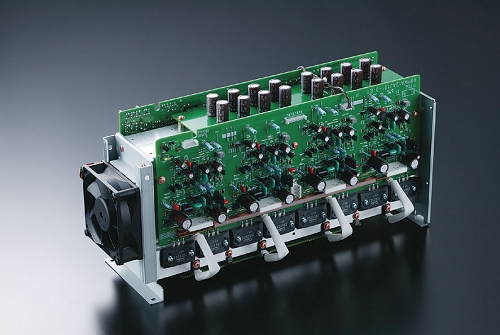

Het gat aan de zijkant is voor de koeling. Erachter zitten de versterkers en een ventilator (die ik nog nooit heb gehoord). Op de volgende foto van areadvd.de zie je wat ik bedoel...

[HTip]

Hij reageerd nu weer wel gewoon op de universele AB? Mooi dat het opgelost is.

Yep! De powerknop die ik heb toegevoegd werkt prima

En nu je weet hoe hij een beetje in elkaar zit kun je gaan tunen met andere zekeringen

Die ene zekering ga ik zeker vervangen door een betere, waarschijnlijk de Ultimate-2 van HifiTuning. De andere zekeringen kan ik niet zien, dus laat ik maar zo. Ik heb nog wel iets anders gezien wat beter kan... En dat is de IEC-ingang op de receiver. Daar zijn mogelijkheden genoeg voor, van goedkoop tot heel duur. Allemaal van Furutech, dus dat zit wel goed. Voordeel van de duurdere modellen is de schroefverbinding van de aansluitdraden...

[HTip]

Dat zijn heel wat aansluitingen...

Helemaal mee eens! Ik gebruik er ook best een hoop van:
- 2x HDMI-in en 1x HDMI-out
- 1x i.Link
- Pre-out voor de sub
- 5.1 analoog in
- 2.0 analoog voor de SMS-1
- remote-kabel van DV9600
- monitor uitgang voor OSD

En dan heeft ie nog heel veel ongebruikte in- en uitgangen

[HTip]

Omdat ik dacht de zekering van de DV9600 te kunnen gebruiken heb ik die ook opengemaakt  (ik was toch bezig ), maar kon geen zekering vinden. Heb zelfs het complete voedingsbord eruit gehaald, maar niets te zien

Het voedingsbord met details


Dit lijkt me de plaats waar een zekering zou kunnen zitten... Niet dus


En omdat ik toch bezig was heb ik ook nog een paar foto's van de opbouw gemaakt.

Het analoge audioboard


De printplaat achter de aan-/uitknop. Misschien zit in dat zwarte huis een zekering??


De hoofdtelefoonaansluiting

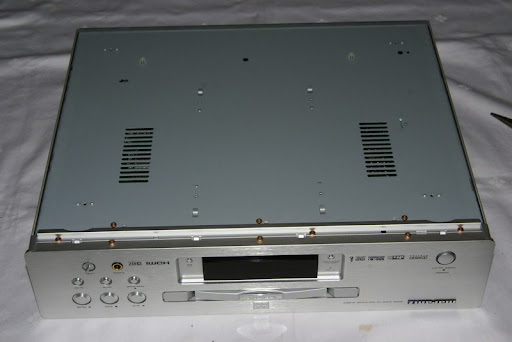

Tot slot nog een van de buitenkant. De DV9600 heeft een dubbele onderplaat van staal. Ik neem aan voor de stabiliteit. Die heb ik hier overigens eraf gehaald, omdat ik dacht dat ik zo bij de onderkant van de printplaat te kunnen komen. Niet dus...


Zo, dat zijn genoeg foto's voor vandaag...

[Robbert54]

Zal ik volgende keer aan denken. Ik was nu te blij
Ben erg blij dat de voeding aanschakelde en dat ik weer display zag. De instellingen zijn ook bewaard gebleven, dus ik heb goede hoop. Nu alleen hopen dat er geen andere zekeringen (die ik niet kan zien zonder verder te demonteren) doorgebrand zijn...
Het is inderdaad een prachtig beest. 26kg en 22cm hoog! Is niet makkelijk te tillen, daarom heeft Annet me geholpen het beest naar de keuken te tillen.

Het gat aan de zijkant is voor de koeling. Erachter zitten de versterkers en een ventilator (die ik nog nooit heb gehoord). Op de volgende foto van areadvd.de zie je wat ik bedoel...

begrijpelijk

ah dan zat ik wel goed te denken.

prachtige foto's ook van de de DV. ziet toch allemaal wel erg imposant uit!

[HTip]

prachtige foto's ook van de de DV. ziet toch allemaal wel erg imposant uit!

Dankje! De DV9600 zit inderdaad erg goed in elkaar. Voor elke functie een apart board met goede componenten. Dat heb ik wel eens anders gezien. Zelfde geldt overigens ook voor de SR9600!

[Xander32]

Dankje! De DV9600 zit inderdaad erg goed in elkaar. Voor elke functie een apart board met goede componenten. Dat heb ik wel eens anders gezien. Zelfde geldt overigens ook voor de SR9600!

Goed om te lezen en te zien dat je de boesdoener hebt gevonden en kunnen vervangen .


Sander.

[roberti]

Omdat ik dacht de zekering van de DV9600 te kunnen gebruiken heb ik die ook opengemaakt  (ik was toch bezig ), maar kon geen zekering vinden. Heb zelfs het complete voedingsbord eruit gehaald, maar niets te zien

Die bruine ronde dingen kunnen ook zekeringen zijn (er staat ook dezelfde waarde op die ernaast op de printplaat staat). Ik heb ze vaker gezien, maar dan zaten ze in een socket.
