In welke DAC's zit nou eigenlijk wat en hoe qua USB -info!

[Lightspeed]

In welke DAC's zit nou eigenlijk wat voor een type chipset m.b.t. USB2 & SP/DIF-receiver.
Lijkt me wellicht wel eens interessant om te zien waar we het nou eigenlijk over hebben. (alleen maar spec's lezen is ook niet alles)

Hier o.a. een overzicht wat betreft de USB-chipsets en wat ze doen.  (Tenor, XMOS, Cmedia)
http://www.audiophilefr.com/Site/forum2/musique-dematerialisee-f25/les-dac-usb-audio-class-2-t16248.html#p151447
http://thewelltemperedcomputer.com/HW/USB_DAC.htm

En ja... uiteindelijk bepaald wat eruit de analoge-uitgang komt hoe goed/mooi het kan klinken i.c.m. versterkers/luidsprekers etc. etc.!
Maar toch, interessant om te zien hoe&waarom het gemaakt is door die ene fabrikant.

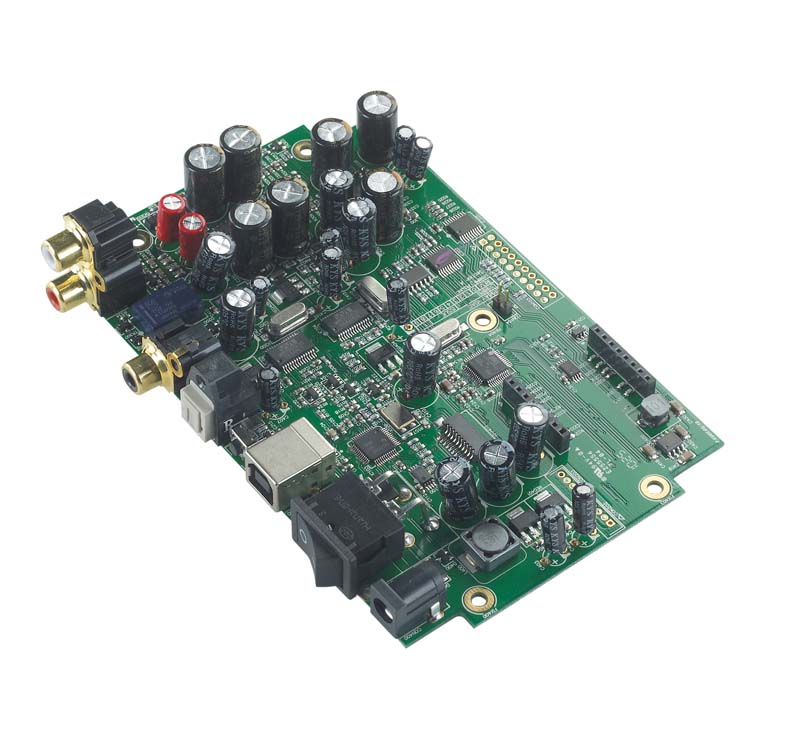

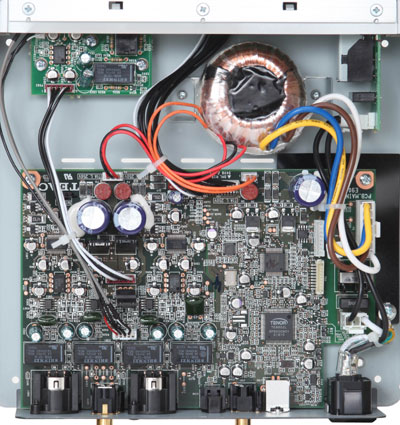

Hier b.v. foto's van 't binnenwerk van een DacMagic Plus en een TEAC UD-H01, allebei van 't type upsampling en dual DAC-chips...
De Cambridge maakt gebruik van een XMOS en de TEAC van een Tenor 8802 USB2-receiver, upsampling&receiver-chip respectievelijk een 'Analog Devices DSP' en CirrusLogic.
Meer DM+ hier: http://inside-av.com/pc001.html

Of een Schiit Bifrost, van 't type 'recht-toe-recht-aan' (analog section is a fully discrete, low noise JFET design) en heeft een Cmedia USB audio class2...


Een Arcam rDAC, heeft een dCS USB audio class1 - 'licensing their Asynchronous USB Technology'...


En een 'link' naar het draadje over de Rega DAC, heeft helaas alleen maar een '16bit' USB ingang...
http://www.htforum.nl/yabbse/index.php?topic=116281.msg2031366#msg2031366

Iemand meer plaatjes bij de praatjes??

edit:  topic even beperkt tot USB-audio

[Isflicka]

Iemand meer plaatjes bij de praatjes??

Hier de Audiolab M-DAC met de ESS Sabre32 9018


Of zo'n mooie Metrum Octave

[mijkie]

hier nog een linkje met heel veel dac's , wat ze kosten en wat er in zit .....

http://www.head-fi.org/t/494290/all-the-dacs-money-can-buy-pt-3

weet niet of ik de link plaatsen mag , is bedoelt ter info ........

[Deleted Member 2]

Hier de Audiolab M-DAC met de ESS Sabre32 9018


Of zo'n mooie Metrum Octave

De voeding van de octave is inmiddels veranderd. Er is nu nog maar één trafo toegepast. Desgevraagd geeft men aan dat dit is gedaan omdat de versie van de dubbele trafo's niet altijd ingekocht kon worden. De nu toegepaste trafo is een maatwerk oplossing. Op de vraag of er gevolgen zijn voor de audio-kwaliteit is men met het antwoord niet ingegaan.

[Jumping Jack]

Die van mij: de North Star Design Essensio met een Texas Instruments PCM1795 32bit Dac, digitale interface en upsampler van Cyrus (CS8416 en CS8421):

[Lightspeed]

Die M-DAC heeft... Asynchronous USB Audio Class1, max. 24/96 input.

De Essensio heeft... Hi-Speed USB 2.0, max. 32bit/192kHz input.

Ook nog een mooie...
Lindemann USB-DAC 24/192, met een Asynchronous USB interface (USB audio class 2 compatible) based on an XMOS-DSP with 500 Mips.
Three separate clocks for USB, 44.1 kHz (and multiples) and 48 kHz (and multiples).
Andere chips van Wolfson en AnalogDevices Op-Amps met 'Minimum phase digital filter with apodizing behaviour'. [beetje jammer van de standaard voedingstekker]


Ook vernieuwd...
Musical Fidelity M1-A DAC.

This one is new and improved as of a November 2011 street date namely adding an Asynchronous USB input capable of handling 24-bit/96kHz data and adding $50 to its price tag (the old M1 DAC's adaptive USB input was limited to 16/48).

[beetje vreemde net iets te simpel voedingscircuit]
